快速了解热点问题解答
Q:变压器油质劣化与哪些因素有关?
A:影响变压器油质劣化的主要因素是:高温、空气中的氧、潮气和水分。
① 高温加速油质劣化速度,当油温在70℃以上,每升高10℃油的氧化速度增加1.5~2倍;
② 变压器油长期和空气中氧接触受热,会产生酸、树脂、沉淀物,使绝缘材料严重劣化;
③ 空气中的水分、潮气进入油中使其电气绝缘性明显下降,易击穿。
Q:新设备投运前要验收哪些项目?如何把好验收质量关?
A:新设备验收必须把好质量关:应注意对验收设备“查核资料”、外观检查和实际操作。具体有:
① 由供电公司负责,组织有关专业技术人员、设备生产厂家代表、监理单位代表、电站负责人共同进行设备的全面验收;
② 对设备外观逐项检查、核对、审查图纸、资料,试验结果,继电保护校验报告,一次设备调试报告及产品说明书,作出
可否投入运行的结论;
③ 对断路器隔离开关应进行拉、合试验操作,如有问题,交施工单位处理。
④ 在全面验收,试运行合格后,正式与施工单位办理交、接手续。
Q:变压器并列运行的条件有哪些?为什么?
A:变压器并列运行的条件包括:
① 参加并列运行的各变压器必须接线组别相同。否则,副边出现电压差很大,产生的环流很大甚至像短路电流,会损坏变压器;
② 各变压器的变比相同。否则副边产生环流引起过载,发热,影响带负荷,并增加电能损耗、效率降低;
③ 各变压器的阻抗电压(短路电压)百分数应相等,否则带负荷后产生负荷分配不合理。因为容量大的变压器短路电压百
分数大、容量小的变压器短路电压百分数小,而负载分配与短路电压百分数成反比,这样会造成大变压器分配的负载小,
设备没有充分利用;而小变压器分配的负载大,易过载,限制了并列运行的变压器带负荷运行。
Q:事故发生时在变电站内部有何现象?
A:1.控制屏上的电流、电压、功率等表计强烈摆动,用户部分负荷可能因低电压而跳闸。
2.继电保护自动装置动作,发出信号,开关跳闸,发事故音响。
3.设备内部故障可能出现弧光,爆炸及其它不正常的声音。
4.现场检查有烟火、烧损、裂碎、移位、喷油、焦味等不正常情况。
Q:什么是变压器正常过负荷?如何处理?
A:所谓变压器正常过负荷即是在运行方式不变的情况下,负荷超过变压器的额定容量。
1.如果变压器存在较大缺陷有下列情况不准过负荷运行;
1)冷却器系统不正常;2)严重漏油;3)色谱分析异常超过规定指标;4)有载调压分接开关异常。
2.在变压器过负荷时应投入全部冷却器包括所有备用风扇等。
3.在过负荷时值班人员应立即报告当值调度员设法转移负荷。
4.变压器在过负荷期间,应加强对变压器的监视。
5.具体过负荷时间以及过负荷倍数应参照设备生产商的技术文件和有关标准执行。
Q:二次回路发生正极接地或负极接地对运行有那些危害?
A:二次回路发生一点接地后,在同一极另一点再发生接地时,就构成两点接地短路,这将构成信号造成继电器或断路器误动作,或
烧毁继电器或熔断器等故障,从而使变电站的正常生产受到严重影响,因此应迅速寻找接地点,尽快解除,防止发展成两点接地。
Q:变压器有哪几种常见故障?
A:运行中的变压器常见故障有:
1.线圈故障:主要有线圈匝间短路、线圈接地、相间短路、线圈断线及接头开焊等。
2.套管故障:常见的是炸毁、闪络放电及严重漏油等。
3.分接开关故障:主要有分接头绝缘不良、弹簧压力不足、分接开关接触不良或腐蚀,有载分接开关装置不良或调整不当。
4.铁芯故障:主要有铁芯柱的穿心螺杆及夹紧螺杆绝缘损坏而引起的;铁芯有两点接地产生局部发热,产生涡流造成过热。
5.瓦斯保护故障:主要有瓦斯二次回路故障,变压器内部故障引起油质分解劣化引起的故障。
Q:配电变压器的常见故障有哪些?应采取哪些措施?
A:1.配电变压器在送电和运行过程中,常见的故障和异常现象有:
(1)变压器在经过停运后送电或试送电时,往往发现电压不正常,如两相高一相低或指示为零;有的新投运变压器三相电压都很
高,使部分用电设备因电压过高而烧毁;
(2)高压保险丝熔断送不上电;
(3)雷雨过后变压器送不上电;
(4)变压器声音不正常,如发出“吱吱”或“霹啪”响声;在运行中发出如青蛙“唧哇唧哇”的叫声等;
(5)高压接线柱烧坏,高压套管有严重破损痕迹。
(6)在正常冷却情况下,变压器温度失常,并且不断上升;
(7)油色变化过甚,油内出现炭质;
(8)变压器发出吼叫声,从安全气道、储油柜向外喷油,油箱及散热管变形、漏油、渗油等。
2.解决措施:
(1)在新建变电所时,应根据规范及时安装高、低压熔断器。在变压器运行中,发现熔断器烧毁或被盗后应及时更换;
(2)高、低压熔断件的合理配置:
①容量在100kVA以上的变压器要配置1.5~2.0倍额定电流的熔断件;
②容量在100kVA以下的变压器要配置2.0~3.0倍额定电流的熔断件;
③低压侧熔断件应按额定电流稍大一点选择。
(3)加强用电负荷实测工作,在高峰期来临时用钳型电流表对每台配变负荷进行测量,合理调整负荷,避免配变三相不平衡运行;
(4)对于10kV配变低压侧电压在+7%~-10%范围之内,一般不允许调节分接开关。调节分接开关时,要由修试技术人员试验调整;
(5)定期检查三相电流是否平衡或超过额定值。如三项负荷电流严重失衡,应及时采取措施调整;
(6)在每年的雷雨季节来临之前;应把所有配电变压器上的避雷器送往修试部门进行检测,试验合格后及时安装;
(7)在投运前应做好以下检测工作:
①带负荷分、合开关三次,不得误动;
②用试验按钮试验三次,应正确动作;
③用试验电阻接地试验三次,应正确动作。
(8)定期清理配电变压器套管表面的污垢,检查套管有无闪络痕迹,接地是否良好,接地所用的引线有无断股、脱焊、断裂现象,用兆欧表检测接地电阻不得>4Ω。
Q:设备中变压器油的指标如何?
A:

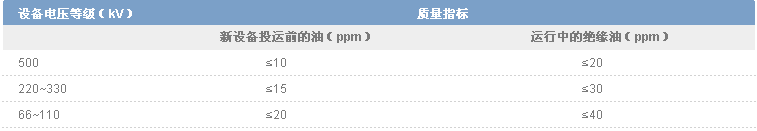

1.水分含量(GB 7595-87)

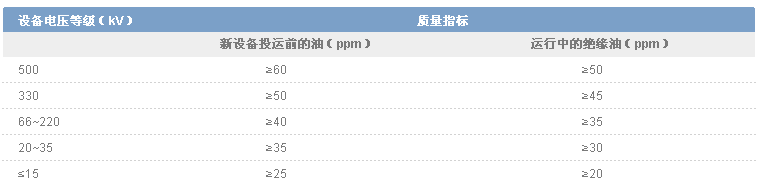

2.击穿电压(GB 7595-87)
Q:设备中变压器油的分析的特征气体指什么?其指标如何?
A:
1.判断充油电气设备内部故障有价值的气体即:氢气(H2)、甲烷(CH4 )、乙烷(C2H6)、乙烯(C2H4),
乙炔(C2H2)、 一氧化碳(CO)、二氧化碳(CO2)。
2.总烃:烃类气体含量的总和,即甲烷、乙烷、乙烯和乙炔含量的总和。

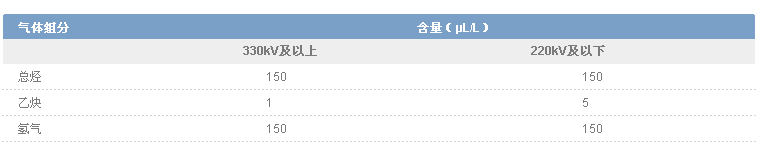

3.运行中变压器油中溶解气体含量注意值(GB/T 7252-2001)
