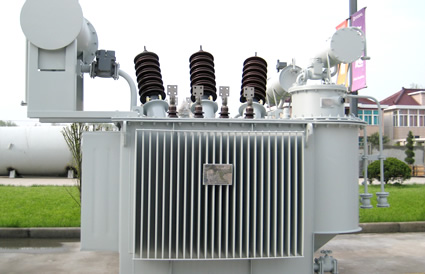

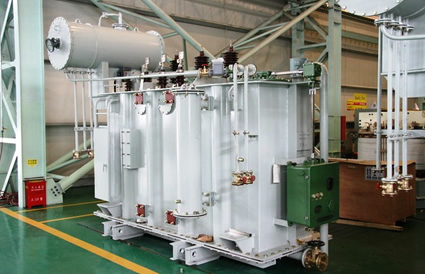

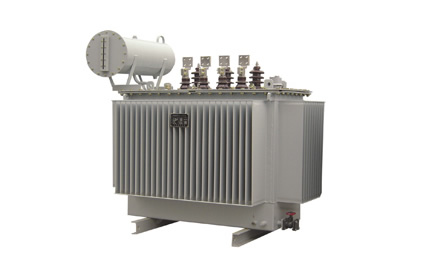

35kV级电力、配电变压器,利用公司特有的计算程序,对变压器铁心、线圈、器身、引线、油箱等部件进行全方位的优化设计,确保产品性能。优越的工艺设备、精心的材料优选、高效的生产制造,使得变压器具有低损耗、低局放、低噪音等特点,产品品质优越、节能环保,运行可靠并有效地降低了产品运行费用。
本产品适用于发电厂、变电站、大型工矿石化企业等。
本产品适用于发电厂、变电站、大型工矿石化企业等。
铁心结构
铁心材料选用优质高导磁冷轧取向硅钢片,铁心加工采用乔格线剪切,全斜阶梯接缝结构,无孔绑扎,板式夹件结构。
铁心材料选用优质高导磁冷轧取向硅钢片,铁心加工采用乔格线剪切,全斜阶梯接缝结构,无孔绑扎,板式夹件结构。
线圈结构
高、低压线圈分相整体套装,设计压力均匀压紧,保证线圈轴向强度。
内线圈衬以高强度酚醛纸筒,高低压线圈用内外撑条,工艺上确保线圈辐向充分套紧。
变压器内部裸露的导线都加包绝缘。增加引线支撑点,加强引线支架及外壳的强度。引线连接采用冷
压接工艺。
变压器导线采用无氧铜和高强度绝缘材料。
油箱制造
变压器油箱采用桶式或钟罩式。型号“F”为侧吹风冷式。密封橡胶采用“0”型整体结构,确保不发生渗漏现象。
钟罩顶盖上所有集气管道采用斜坡度结构,通向气体继电器。
油箱与加强筋模压成型,千斤顶顶压的垫块为4块,并用油漆标志。
变压器外形布置合理、美观,油箱内壁涂环氧树脂漆。外部油漆采用优质银粉漆。
变压器的防爆装置采用YSF8型压力释放阀。
GB 1094 《电力变压器》
GB/T 6451-2008 《油浸式电力变压器技术参数和要求》
GB/T 16927 《高电压试验技术》
IEC-60076 《国际电工委员会电力变压器标准》
IEC-60137 《交流电压高于1kV的套管标准》
IEEE C57 《美国电气和电子工程师协会标准》
GB/T 6451-2008 《油浸式电力变压器技术参数和要求》
GB/T 16927 《高电压试验技术》
IEC-60076 《国际电工委员会电力变压器标准》
IEC-60137 《交流电压高于1kV的套管标准》
IEEE C57 《美国电气和电子工程师协会标准》
S11-M-50~3150/35配电变压器技术参数 | ||||||||||||||
容量 | 电压组合及分接范围 | 联结组标号 | 空载 | 负载 | 空载 | 短路 | 外形尺寸(mm) | 重量(kg) | 轨距 | |||||
kVA | 高压 | 高压分接 | 低压 | 损耗 | 损耗 | 电流 | 阻抗 | (mm) | ||||||
kV | 范围% | kV | kW | kW | % | % | 长 | 宽 | 高 | 油重 | 总重 | |||
50 | 0.17 | 1.15 | 1.4 | 6.5 | 1170 | 935 | 1720 | 370 | 890 | 660×660 | ||||
100 | 0.24 | 1.91 | 1.3 | 1175 | 1000 | 1850 | 385 | 1015 | ||||||
125 | 0.27 | 2.25 | 1.2 | 1210 | 1100 | 1860 | 410 | 1140 | ||||||
160 | 0.29 | 2.68 | 1.2 | 1330 | 1110 | 1900 | 430 | 1320 | ||||||
200 | 0.34 | 3.15 | 1.1 | 1540 | 1120 | 1955 | 495 | 1545 | ||||||
250 | 0.4 | 3.74 | 1 | 1720 | 1140 | 1980 | 525 | 1635 | ||||||
315 | 0.48 | 4.51 | 1 | 1820 | 1140 | 2050 | 580 | 1700 | ||||||
400 | 35 | ±5 | 0.4 | Yyn0 | 0.57 | 5.44 | 0.9 | 1940 | 1160 | 2100 | 665 | 2075 | 820×820 | |
500 | 38.5 | ±2×2.5 | 0.69 | Dyn11 | 0.68 | 6.55 | 0.9 | 2105 | 1160 | 2250 | 760 | 2445 | ||
630 | 0.81 | 7.82 | 0.8 | 2200 | 1180 | 2355 | 795 | 2705 | ||||||
800 | 0.97 | 9.35 | 0.7 | 2300 | 1200 | 2440 | 850 | 3480 | ||||||
1000 | 1.16 | 11.48 | 0.7 | 2470 | 1220 | 2555 | 925 | 4245 | ||||||
1250 | 1.37 | 13.86 | 0.6 | 2500 | 1240 | 2575 | 1050 | 4740 | 1070×1070 | |||||
1600 | 1.66 | 16.58 | 0.5 | 2540 | 1240 | 2670 | 1110 | 5330 | ||||||
2000 | 2.03 | 21.5 | 0.5 | 2650 | 2020 | 2680 | 1280 | 5500 | ||||||
2500 | 2.45 | 23 | 0.4 | 2750 | 2310 | 2800 | 1500 | 6610 | ||||||
3150 | 3.01 | 27 | 0.4 | 2820 | 2530 | 2950 | 1700 | 7500 | ||||||
S(F)11 -800~75000/35电力变压器技术参数 | ||||||||||||||
容量 | 电压组合及分接范围 | 联结组标号 | 空载 | 负载 | 空载 | 短路 | 外形尺寸(mm) | 重量(kg) | 轨距 | |||||
kVA | 高压 | 高压分 | 低压 | 损耗 | 损耗 | 电流 | 阻抗 | (mm) | ||||||
kV | 接范围% | kV | kW | kW | % | % | 长 | 宽 | 高 | 油重 | 总重 | |||
800 | 35 | Yd11 | 1.11 | 9.35 | 0.8 | 6.5 | 1774 | 885 | 2340 | 1048 | 3486 | 820×820 | ||
1000 | 1.32 | 11.48 | 0.8 | 2570 | 1115 | 2555 | 1285 | 4245 | ||||||
1250 | 1.57 | 13.86 | 0.7 | 2530 | 1230 | 2475 | 1227 | 4740 | 1070×1070 | |||||
1600 | 3.15 | 1.9 | 16.58 | 0.7 | 2540 | 1240 | 2670 | 1310 | 5330 | |||||
2000 | 6.3 | 2.32 | 18.28 | 0.6 | 2060 | 1550 | 2700 | 1410 | 6390 | |||||
2500 | 10.5 | 2.8 | 19.55 | 0.6 | 2410 | 2420 | 2750 | 1640 | 7150 | |||||
3150 | 3.44 | 22.95 | 0.6 | 7 | 2715 | 2435 | 2790 | 1835 | 7880 | |||||
4000 | 4.12 | 27.2 | 0.6 | 2835 | 2450 | 2850 | 2150 | 9060 | ||||||
5000 | ±5 | 4.88 | 31.2 | 0.5 | 2850 | 2720 | 2950 | 2220 | 10105 | |||||
6300 | ±2×2.5 | 5.84 | 34.85 | 0.5 | 7.5 | 3050 | 2860 | 3025 | 2490 | 11890 | 1070×1475 | |||
8000 | YNd11 | 8 | 38.25 | 0.4 | 3250 | 2900 | 3160 | 2940 | 14300 | |||||
10000 | 9.44 | 45.05 | 0.4 | 3350 | 2900 | 3100 | 2600 | 15400 | 1475×1475 | |||||
12500 | 35 | 3.15 | 11.2 | 53.55 | 0.4 | 8 | 3350 | 3040 | 3450 | 3430 | 19100 | |||
16000 | 38.5 | 3.3 | 13.6 | 65.45 | 0.4 | 3750 | 3310 | 3820 | 5500 | 26300 | ||||
20000 | 6.3 | 16.08 | 79.05 | 0.4 | 3850 | 3500 | 3950 | 6440 | 28420 | |||||
25000 | 6.6 | 19.12 | 93.5 | 0.3 | 4200 | 3900 | 3980 | 6800 | 39100 | |||||
31500 | 10.5 | 22.8 | 112.2 | 0.3 | 4600 | 4210 | 4050 | 8900 | 48600 | |||||
40000 | 11 | 26.5 | 135 | 0.2 | 10.5 | 5500 | 4360 | 4600 | 14500 | 56000 | 1475×2040 | |||
50000 | 32 | 164 | 0.2 | 5700 | 4520 | 4880 | 15500 | 67000 | ||||||
63000 | 38 | 198 | 0.2 | 5900 | 4700 | 5000 | 19000 | 82000 | ||||||
75000 | 45 | 238 | 0.2 | 6250 | 4850 | 5240 | 21500 | 92300 | ||||||
S(F)Z11 -2000~31500/35电力变压器技术参数 | ||||||||||||||
容量 | 电压组合及分接范围 | 联结组 | 空载 | 负载 | 空载 | 短路 | 外形尺寸(mm) | 重量(kg) | 轨距 | |||||
kVA | 高压 | 高压分接 | 低压 | 标号 | 损耗 | 损耗 | 电流 | 阻抗 | (mm) | |||||
kV | 范围% | kV | kW | kW | % | % | 长 | 宽 | 高 | 油重 | 总重 | |||
2000 | 35 | Yd11 | 2.57 | 19.13 | 0.6 | 6.5 | 3010 | 2360 | 2450 | 1840 | 6630 | 1070×1070 | ||
2500 | ±3×2.5 | 3.06 | 20.53 | 0.6 | 3090 | 2400 | 2700 | 2140 | 8040 | |||||
3150 | ±2×2.5 | 6.3 | 3.64 | 24.57 | 0.6 | 7 | 3360 | 2690 | 2850 | 2220 | 8640 | |||
4000 | ±4×2.5 | 10.5 | 4.4 | 28.99 | 0.6 | 3605 | 2750 | 2990 | 2870 | 11000 | ||||
5000 | 5.2 | 34 | 0.5 | 3700 | 2800 | 3200 | 3650 | 13000 | ||||||
6300 | 6.24 | 36.55 | 0.5 | 7.5 | 3950 | 2850 | 3250 | 3850 | 14250 | 1070×1475 | ||||
8000 | 35 | YNd11 | 8.8 | 40.38 | 0.4 | 4250 | 3020 | 3350 | 6050 | 20170 | ||||
10000 | 38.5 | 6.3 | 10.4 | 47.77 | 0.4 | 4500 | 3100 | 3800 | 6100 | 21840 | 1475×1475 | |||
12500 | ±3×2.5 | 6.6 | 12.24 | 56.53 | 0.4 | 8 | 4620 | 3310 | 4050 | 6320 | 25600 | |||
16000 | ±4×2.5 | 10.5 | 14.4 | 69.45 | 0.3 | 4850 | 3510 | 4140 | 6580 | 28900 | ||||
20000 | ±8×1.25 | 11 | 17.28 | 84.15 | 0.3 | 5000 | 3780 | 4200 | 9600 | 34620 | ||||
25000 | 20.4 | 99.45 | 0.25 | 5050 | 4230 | 4500 | 11000 | 37500 | ||||||
31500 | 24 | 120 | 0.25 | 5600 | 4400 | 5120 | 13250 | 45000 |
