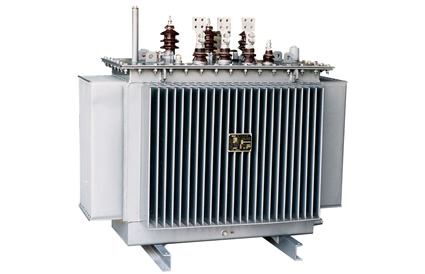

20kV级配电变压器,利用公司特有的计算程序,对变压器铁心、线圈、器身、引线、油箱等部件进行全方位的优化设计,确保产品性能。优越的工艺设备、精心的材料优选、高效的生产制造,使得变压器具有低损耗、低局放、低噪音等特点,产品品质优越、节能环保,运行可靠并有效地降低了产品运行费用。
本产品适用于发电厂、城网、农网输电线路、工矿企业等。
本产品适用于发电厂、城网、农网输电线路、工矿企业等。
铁心结构
铁心采用优质高导磁取向冷轧硅钢片,全斜接缝阶梯多层叠片、无孔绑扎,板式夹件结构,有利于降低空载损耗和空载电流;铁心拉紧及夹紧用防松螺母。
铁心采用优质高导磁取向冷轧硅钢片,全斜接缝阶梯多层叠片、无孔绑扎,板式夹件结构,有利于降低空载损耗和空载电流;铁心拉紧及夹紧用防松螺母。
线圈结构
高压线圈均为多层层式线圈。低压线圈为层式或新型螺旋式;线圈端部采用成形端圈,无间隙完全支撑,机械强度好。
油箱制造
油箱为波纹片式矩形油箱,波纹片采用自动焊接,焊缝饱满,光滑平整,粗细均匀,确保焊缝不渗油。波纹片的弹性可补偿因温度升降而引起变压器油体积的变化。
安全维护
在压力保护方面,选用新型带压板的压力释放阀,在气体保护方面,800kVA以上选用QJ4-50气体继电器。外壳密封好,不易进水。1000kVA及以上装设信号温度计,可远方监测油温。
GB 1094 《电力变压器》
GB/T 6451-2008 《油浸式电力变压器技术参数和要求》
GB/T 16927 《高电压试验技术》
IEC-60076 《国际电工委员会电力变压器标准》
IEC-60137 《交流电压高于1kV的套管标准》
IEEE C57 《美国电气和电子工程师协会标准》
GB/T 6451-2008 《油浸式电力变压器技术参数和要求》
GB/T 16927 《高电压试验技术》
IEC-60076 《国际电工委员会电力变压器标准》
IEC-60137 《交流电压高于1kV的套管标准》
IEEE C57 《美国电气和电子工程师协会标准》
S11-M-30~2500/20配电变压器技术参数
容量 | 电压组合及分接范围 | 联结组标号 | 空载 | 负载 | 空载 | 短路 | 外形尺寸(mm) | 重量(kg) | 轨距 | |||||
kVA | 高压 | 高压分 | 低压kV | 损耗 | 损耗 | 电流 | 阻抗 | (mm) | ||||||
kV | 接范围 | kW | kW | % | % | |||||||||
% | 长 | 宽 | 高 | 油重 | 总重 | |||||||||
30 | 20 | 0.4 | Dyn11 | 0.1 | 0.66 | 2.1 | 5.5 | 1040 | 600 | 1040 | 75 | 350 | 400×400 | |
50 | 0.13 | 0.96 | 2 | 1040 | 600 | 1085 | 90 | 445 | ||||||
63 | 0.15 | 1.145 | 1.9 | 1080 | 620 | 1090 | 100 | 500 | 550×550 | |||||
80 | 0.18 | 1.37 | 1.8 | 1110 | 640 | 1110 | 105 | 535 | ||||||
100 | 0.2 | 1.65 | 1.6 | 1235 | 800 | 1210 | 120 | 580 | ||||||
125 | 0.24 | 1.98 | 1.5 | 1245 | 810 | 1220 | 125 | 660 | ||||||
160 | 0.29 | 2.42 | 1.4 | 1265 | 830 | 1230 | 130 | 700 | ||||||
200 | 0.33 | 2.86 | 1.3 | 1140 | 720 | 1330 | 195 | 835 | ||||||
250 | ±5 | 0.4 | 3.35 | 1.2 | 1325 | 850 | 1490 | 410 | 1110 | 660×660 | ||||
315 | ±2×2.5 | 0.48 | 4.01 | 1.1 | 1380 | 850 | 1725 | 420 | 1610 | |||||
400 | 0.57 | 4.73 | 1 | 1400 | 885 | 1810 | 430 | 1720 | ||||||
500 | 0.68 | 5.66 | 1 | 1500 | 890 | 1850 | 480 | 1940 | ||||||
630 | 0.81 | 6.82 | 0.9 | 6 | 1645 | 970 | 1850 | 490 | 2055 | 820×820 | ||||
800 | 0.98 | 8.25 | 0.8 | 1755 | 1025 | 1890 | 520 | 2600 | ||||||
1000 | 1.15 | 11.33 | 0.7 | 2270 | 1060 | 1890 | 585 | 2870 | ||||||
1250 | 1.35 | 13.2 | 0.6 | 2400 | 1120 | 2040 | 620 | 3560 | ||||||
1600 | 1.63 | 15.95 | 0.6 | 2460 | 1220 | 2085 | 690 | 4260 | ||||||
2000 | 1.95 | 19.14 | 0.6 | 2480 | 2400 | 2940 | 860 | 5550 | ||||||
2500 | 2.34 | 22.22 | 0.5 | 2480 | 2620 | 3040 | 990 | 6320 | ||||||
容量 | 电压组合及分接范围 | 联结组标号 | 空载 | 负载 | 空载 | 短路 | 外形尺寸(mm) | 重量(kg) | 轨距 | |||||
kVA | 高压 | 高压分 | 低压kV | 损耗 | 损耗 | 电流 | 阻抗 | (mm) | ||||||
kV | 接范围 | kW | kW | % | % | |||||||||
% | 长 | 宽 | 高 | 油重 | 总重 | |||||||||
30 | 20(10) | 0.4 | Dyn11 | 0.1 | 0.66 | 2.1 | 5.5 | 1040 | 600 | 1070 | 75 | 360 | 400×400 | |
50 | 0.13 | 0.96 | 2 | 1040 | 600 | 1095 | 90 | 460 | ||||||
63 | 0.15 | 1.145 | 1.9 | 1080 | 620 | 1100 | 100 | 520 | 550×550 | |||||
80 | 0.18 | 1.37 | 1.8 | 1110 | 640 | 1120 | 105 | 555 | ||||||
100 | 0.2 | 1.65 | 1.6 | 1235 | 800 | 1220 | 120 | 590 | ||||||
125 | 0.24 | 1.98 | 1.5 | 1245 | 810 | 1230 | 125 | 670 | ||||||
160 | 0.29 | 2.42 | 1.4 | 1265 | 830 | 1250 | 130 | 720 | ||||||
200 | 0.33 | 2.86 | 1.3 | 1140 | 720 | 1350 | 195 | 855 | ||||||
250 | ±5 | 0.4 | 3.35 | 1.2 | 1325 | 850 | 1500 | 410 | 1130 | 660×660 | ||||
315 | ±2×2.5 | 0.48 | 4.01 | 1.1 | 1380 | 850 | 1740 | 420 | 1630 | |||||
400 | 0.57 | 4.73 | 1 | 1400 | 885 | 1820 | 430 | 1735 | ||||||
500 | 0.68 | 5.66 | 1 | 1500 | 890 | 1870 | 480 | 1990 | ||||||
630 | 0.81 | 6.82 | 0.9 | 6 | 1645 | 970 | 1875 | 490 | 2055 | 820×820 | ||||
800 | 0.98 | 8.25 | 0.8 | 1755 | 1025 | 1880 | 520 | 2600 | ||||||
1000 | 1.15 | 11.33 | 0.7 | 2270 | 1060 | 1880 | 585 | 2870 | ||||||
1250 | 1.35 | 13.2 | 0.6 | 2400 | 1120 | 2040 | 620 | 3560 | ||||||
1600 | 1.63 | 15.95 | 0.6 | 2460 | 1220 | 2095 | 850 | 4385 | ||||||
2000 | 1.95 | 19.14 | 0.6 | 2480 | 2400 | 2940 | 860 | 5550 | ||||||
2500 | 2.34 | 22.22 | 0.5 | 2480 | 2620 | 3040 | 990 | 6320 |
