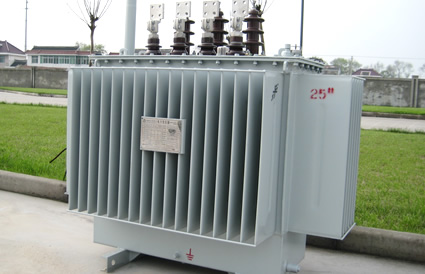

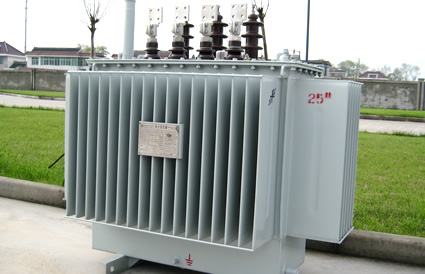

10kV级配电变压器,利用公司特有的计算程序,对变压器铁心、线圈、器身、引线、油箱等部件进行全方位的优化设计,确保产品性能。优越的工艺设备、精心的材料优选、高效的生产制造,使得变压器具有低损耗、低局放、低噪音等特点,产品品质优越、节能环保,运行可靠并有效地降低了产品运行费用。
本产品适用于发电厂、城网、农网输电线路、工矿企业等。
本产品适用于发电厂、城网、农网输电线路、工矿企业等。
铁心结构
铁心采用优质取向硅钢片材料,阶梯接缝结构,有利于降低空载损耗和空载电流;铁心拉紧及夹紧用防松螺母。
铁心采用优质取向硅钢片材料,阶梯接缝结构,有利于降低空载损耗和空载电流;铁心拉紧及夹紧用防松螺母。
线圈结构
高压线圈均为多层层式线圈,形状为长圆形(椭圆形)。低压线圈为层式或新型螺旋式;线圈端部采用成形端圈,无间隙完全支撑,机械强度好。
油箱制造

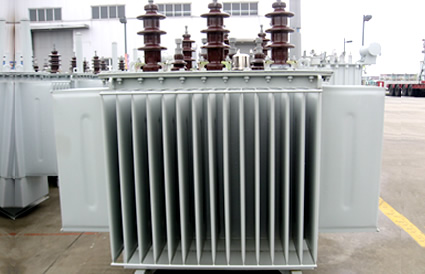

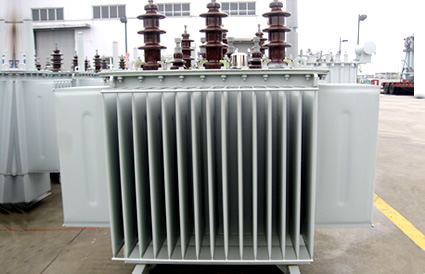

油箱为波纹片式矩形油箱,波纹片采用自动焊接,焊缝饱满,光滑平整,粗细均匀,确保焊缝不渗油。波纹片的弹性可补偿因温度升降而引起变压器油体积的变化。
安全维护
在压力保护方面,选用新型带压板的压力释放阀,在气体保护方面,800kVA以上选用QJ4-50气体继电器。外壳密封好,不易进水。1000kVA及以上装设信号温度计,可远方监测油温。
GB 1094 《电力变压器》
GB/T 6451-2008 《油浸式电力变压器技术参数和要求》
GB/T 16927 《高电压试验技术》
IEC-60076 《国际电工委员会电力变压器标准》
IEC-60137 《交流电压高于1kV的套管标准》
IEEE C57 《美国电气和电子工程师协会标准》
GB/T 6451-2008 《油浸式电力变压器技术参数和要求》
GB/T 16927 《高电压试验技术》
IEC-60076 《国际电工委员会电力变压器标准》
IEC-60137 《交流电压高于1kV的套管标准》
IEEE C57 《美国电气和电子工程师协会标准》
S11-30~3150/10配电变压器技术参数 | ||||||||||||||
容量 | 电压组合及分接范围 | 联结组标号 | 空载 | 负载 | 空载 | 短路 | 外形尺寸(mm) | 重量(kg) | 轨距 | |||||
kVA | 高压 | 高压分 | 低压kV | 损耗 | 损耗 | 电流 | 阻抗 | (mm) | ||||||
kV | 接范围 | kW | kW | % | % | |||||||||
% | 长 | 宽 | 高 | 油重 | 总重 | |||||||||
0.1 | 0.6 | 2.1 | 4 | 1040 | 600 | 1190 | 80 | 360 | 400×400 | |||||
50 | 0.13 | 0.87 | 2 | 1040 | 600 | 1285 | 95 | 455 | ||||||
63 | 0.15 | 1.04 | 1.9 | 1080 | 620 | 1290 | 105 | 510 | 550×550 | |||||
80 | 0.18 | 1.25 | 1.8 | 1110 | 640 | 1300 | 110 | 545 | ||||||
100 | 0.2 | 1.5 | 1.6 | 1235 | 800 | 1410 | 130 | 630 | ||||||
125 | 0.24 | 1.8 | 1.5 | 1245 | 810 | 1420 | 130 | 680 | ||||||
160 | 0.28 | 2.2 | 1.4 | 1265 | 830 | 1430 | 140 | 720 | ||||||
200 | 6 | 0.34 | 2.6 | 1.3 | 1260 | 830 | 1450 | 170 | 820 | |||||
250 | 6.3 | ±5 | 0.4 | Yyn0 | 0.4 | 3.05 | 1.2 | 1325 | 850 | 1450 | 180 | 940 | 660×660 | |
315 | 10 | ±2×2.5 | 0.69 | Dyn11 | 0.48 | 3.65 | 1.1 | 1330 | 850 | 1450 | 200 | 1110 | ||
400 | 10.5 | 0.57 | 4.3 | 1 | 1400 | 885 | 1480 | 220 | 1330 | |||||
500 | 11 | 0.68 | 5.15 | 1 | 1500 | 890 | 1690 | 295 | 1620 | |||||
630 | 0.81 | 6.2 | 0.9 | 4.5 | 1600 | 910 | 1750 | 345 | 2050 | 820×820 | ||||
800 | 0.98 | 7.5 | 0.8 | 1755 | 1025 | 1845 | 395 | 2460 | ||||||
1000 | 1.15 | 10.3 | 0.7 | 2260 | 1060 | 2080 | 475 | 2880 | ||||||
1250 | 1.36 | 12 | 0.6 | 2400 | 1120 | 2240 | 535 | 3500 | ||||||
1600 | 1.64 | 14.5 | 0.6 | 2460 | 1220 | 2285 | 620 | 4200 | ||||||
2000 | 1.96 | 19.8 | 0.5 | 5.5 | 2480 | 2280 | 2620 | 820 | 5250 | 1070×1070 | ||||
2500 | 2.31 | 23 | 0.4 | 2490 | 2500 | 2720 | 960 | 6020 | ||||||
3150 | 2.73 | 27 | 0.4 | 2500 | 2680 | 2780 | 1250 | 8000 | ||||||
S11-M-30~1600/10配电变压器技术参数 | ||||||||||||||
容量 | 电压组合及分接范围 | 联结组标号 | 空载 | 负载 | 空载 | 短路 | 外形尺寸(mm) | 重量(kg) | 轨距 | |||||
kVA | 高压 | 高压分 | 低压kV | 损耗 | 损耗 | 电流 | 阻抗 | (mm) | ||||||
kV | 接范围 | kW | kW | % | % | |||||||||
% | 长 | 宽 | 高 | 油重 | 总重 | |||||||||
30 | 0.1 | 0.6 | 2.1 | 4 | 1040 | 600 | 1040 | 75 | 350 | 400×400 | ||||
50 | 0.13 | 0.87 | 2 | 1040 | 600 | 1085 | 90 | 445 | ||||||
63 | 0.15 | 1.04 | 1.9 | 1080 | 620 | 1090 | 100 | 500 | 550×550 | |||||
80 | 0.18 | 1.25 | 1.8 | 1110 | 640 | 1110 | 105 | 535 | ||||||
100 | 0.2 | 1.5 | 1.6 | 1235 | 800 | 1210 | 120 | 580 | ||||||
125 | 0.24 | 1.8 | 1.5 | 1245 | 810 | 1220 | 125 | 660 | ||||||
160 | 6 | 0.28 | 2.2 | 1.4 | 1265 | 830 | 1230 | 130 | 700 | |||||
200 | 6.3 | ±5 | 0.4 | Yyn0 | 0.34 | 2.6 | 1.3 | 1260 | 830 | 1250 | 155 | 795 | ||
250 | 10 | ±2×2.5 | 0.69 | Dyn11 | 0.4 | 3.05 | 1.2 | 1325 | 850 | 1190 | 165 | 910 | 660×660 | |
315 | 10.5 | 0.48 | 3.65 | 1.1 | 1330 | 850 | 1255 | 180 | 1080 | |||||
400 | 11 | 0.57 | 4.3 | 1 | 1400 | 885 | 1280 | 205 | 1310 | |||||
500 | 0.68 | 5.15 | 1 | 1500 | 890 | 1490 | 280 | 1580 | ||||||
630 | 0.81 | 6.2 | 0.9 | 4.5 | 1600 | 910 | 1505 | 330 | 2020 | 820×820 | ||||
800 | 0.98 | 7.5 | 0.8 | 1755 | 1025 | 1645 | 380 | 2430 | ||||||
1000 | 1.15 | 10.3 | 0.7 | 2260 | 1060 | 1880 | 460 | 2850 | ||||||
1250 | 1.36 | 12 | 0.6 | 2400 | 1120 | 2040 | 520 | 3460 | ||||||
1600 | 1.64 | 14.5 | 0.6 | 2460 | 1220 | 2085 | 600 | 4160 | ||||||
S13-30~2500/10配电变压器技术参数 | ||||||||||||||
容量 | 电压组合及分接范围 | 联结组标号 | 空载 | 负载 | 空载 | 短路 | 外形尺寸(mm) | 重量(kg) | 轨距 | |||||
kVA | 高压 | 高压分 | 低压kV | 损耗 | 损耗 | 电流 | 阻抗 | (mm) | ||||||
kV | 接范围 | kW | kW | % | % | |||||||||
% | 长 | 宽 | 高 | 油重 | 总重 | |||||||||
30 | 0.08 | 0.63 | 2.1 | 4 | 1070 | 740 | 1380 | 100 | 420 | 400×400 | ||||
50 | 0.1 | 0.91 | 2 | 1070 | 740 | 1425 | 125 | 515 | ||||||
63 | 0.12 | 1.09 | 1.9 | 1110 | 760 | 1430 | 135 | 570 | 550×550 | |||||
80 | 0.13 | 1.31 | 1.8 | 1140 | 780 | 1450 | 140 | 605 | ||||||
100 | 0.15 | 1.58 | 1.6 | 1155 | 785 | 1480 | 150 | 670 | ||||||
125 | 0.17 | 1.89 | 1.5 | 1160 | 790 | 1520 | 160 | 750 | ||||||
160 | 0.2 | 2.31 | 1.4 | 1230 | 815 | 1535 | 185 | 890 | ||||||
200 | 6 | 0.24 | 2.73 | 1.3 | 1260 | 830 | 1585 | 220 | 1000 | |||||
250 | 6.3 | ±5 | 0.4 | Yyn0 | 0.29 | 3.2 | 1.2 | 1310 | 860 | 1640 | 230 | 1090 | 660×660 | |
315 | 10 | ±2×2.5 | 0.69 | Dyn11 | 0.34 | 3.83 | 1.1 | 1350 | 860 | 1680 | 255 | 1320 | ||
400 | 10.5 | 0.41 | 4.52 | 1 | 1390 | 880 | 1740 | 275 | 1490 | |||||
500 | 11 | 0.48 | 5.41 | 1 | 1530 | 940 | 1860 | 315 | 1650 | |||||
630 | 0.57 | 6.2 | 0.9 | 4.5 | 1630 | 1050 | 1845 | 365 | 2090 | 820×820 | ||||
800 | 0.7 | 7.5 | 0.8 | 1785 | 1165 | 1985 | 415 | 2700 | ||||||
1000 | 0.83 | 10.3 | 0.7 | 2280 | 1180 | 2200 | 500 | 3250 | ||||||
1250 | 0.97 | 12 | 0.6 | 2420 | 1220 | 2560 | 560 | 3700 | ||||||
1600 | 1.17 | 14.5 | 0.6 | 2460 | 1320 | 2605 | 640 | 4400 | ||||||
2000 | 1.54 | 18.3 | 0.5 | 5.5 | 2480 | 2400 | 2940 | 840 | 5450 | 1070×1070 | ||||
2500 | 1.81 | 21.2 | 0.4 | 2480 | 2620 | 3040 | 980 | 6220 | ||||||
S13-M-30~1600/10配电变压器技术参数 | ||||||||||||||
容量 | 电压组合及分接范围 | 联结组标号 | 空载 | 负载 | 空载 | 短路 | 外形尺寸(mm) | 重量(kg) | 轨距 | |||||
kVA | 高压 | 高压分 | 低压kV | 损耗 | 损耗 | 电流 | 阻抗 | (mm) | ||||||
kV | 接范围 | kW | kW | % | % | |||||||||
% | 长 | 宽 | 高 | 油重 | 总重 | |||||||||
30 | 0.08 | 0.63 | 2.1 | 4 | 1070 | 740 | 1180 | 90 | 390 | 400×400 | ||||
50 | 0.1 | 0.91 | 2 | 1070 | 740 | 1225 | 115 | 485 | ||||||
63 | 0.12 | 1.09 | 1.9 | 1110 | 760 | 1230 | 125 | 540 | 550×550 | |||||
80 | 0.13 | 1.31 | 1.8 | 1140 | 780 | 1250 | 130 | 575 | ||||||
100 | 0.15 | 1.58 | 1.6 | 1155 | 785 | 1280 | 140 | 640 | ||||||
125 | 0.17 | 1.89 | 1.5 | 1160 | 790 | 1320 | 150 | 720 | ||||||
160 | 6 | 0.2 | 2.31 | 1.4 | 1230 | 815 | 1335 | 175 | 860 | |||||
200 | 6.3 | ±5 | 0.4 | Yyn0 | 0.24 | 2.73 | 1.3 | 1260 | 830 | 1385 | 200 | 950 | ||
250 | 10 | ±2×2.5 | 0.69 | Dyn11 | 0.29 | 3.2 | 1.2 | 1310 | 860 | 1440 | 220 | 1060 | 660×660 | |
315 | 10.5 | 0.34 | 3.83 | 1.1 | 1350 | 860 | 1480 | 245 | 1290 | |||||
400 | 11 | 0.41 | 4.52 | 1 | 1390 | 880 | 1540 | 265 | 1460 | |||||
500 | 0.48 | 5.41 | 1 | 1530 | 940 | 1660 | 305 | 1620 | ||||||
630 | 0.57 | 6.2 | 0.9 | 4.5 | 1630 | 1050 | 1645 | 355 | 2060 | 820×820 | ||||
800 | 0.7 | 7.5 | 0.8 | 1785 | 1165 | 1785 | 405 | 2470 | ||||||
1000 | 0.83 | 10.3 | 0.7 | 2280 | 1180 | 2000 | 480 | 3050 | ||||||
1250 | 0.97 | 12 | 0.6 | 2420 | 1240 | 2160 | 540 | 3660 | ||||||
1600 | 1.17 | 14.5 | 0.6 | 2780 | 1340 | 2205 | 620 | 4360 |
