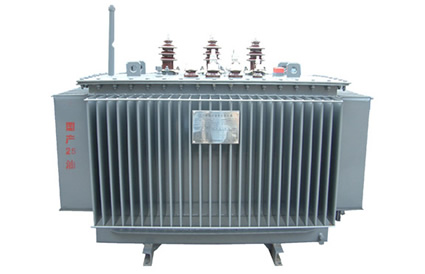

非晶合金变压器利用公司特有的计算程序,对变压器铁心、线圈、器身、引线、油箱等部件进行全方位的优化设计,确保产品性能。优越的工艺设备、精心的材料优选、高效的生产制造,使得变压器具有低损耗、低局放、低噪音等特点,产品品质优越、节能环保,运行可靠并有效地降低了产品运行费用。
本产品适用于发电厂、城网、农网输电线路、工矿企业等。
本产品适用于发电厂、城网、农网输电线路、工矿企业等。
铁心结构
变压器铁心采用非晶合金材料制作成三相五柱式结构,具有温升低,损耗小的特点。空载损耗为S11型变压器的40%。
变压器铁心采用非晶合金材料制作成三相五柱式结构,具有温升低,损耗小的特点。空载损耗为S11型变压器的40%。
线圈结构
500kVA以上变压器低压线圈采用铜箔绕制,铜箔的宽度与线圈高度一致,由于没有螺旋角,因而端部横向漏磁场较小,高压线圈用铜导线绕制,采用层式结构,纵向电容较大,雷电冲击电压分布比较均匀。高、低压线圈套绕,铁心、低压线圈和高压线圈三者之间结合十分紧密,无套装间隙,与同类产品相比较具有较强的承受短路能力。
引线结构
联结组采用Dyn11,减少谐波对电网的影响,改善供电质量。
高低压引线采用软连接,引线与无励磁分接开关之间采用冷压焊接,所有紧固部分采用防松螺母。
油箱结构
变压器采用波纹片式矩形油箱,波纹片采用自动焊接,焊缝饱满,光滑平整,粗细均匀,确保焊缝不渗油。波纹片的弹性可补偿因温度升降而引起变压器油体积的变化。
安全维护
在压力保护方面,选用新型带压板的压力释放阀,在气体保护方面,800kVA以上选用QJ-40气体继电器,外壳密封好,不易进水。1000kVA以上装设信号温度计,可远方监测油温。
GB 1094 《电力变压器》
GB/T 6451-2008 《油浸式电力变压器技术参数和要求》
GB/T 16927 《高电压试验技术》
IEC-60076 《国际电工委员会电力变压器标准》
IEC-60137 《交流电压高于1kV的套管标准》
IEEE C57 《美国电气和电子工程师协会标准》
GB/T 6451-2008 《油浸式电力变压器技术参数和要求》
GB/T 16927 《高电压试验技术》
IEC-60076 《国际电工委员会电力变压器标准》
IEC-60137 《交流电压高于1kV的套管标准》
IEEE C57 《美国电气和电子工程师协会标准》
SH15-M-30~1600/10配电变压器 | ||||||||||||||
容量 | 电压组合及分接范围 | 联结组标号 | 空载 | 负载 | 空载 | 短路 | 外形尺寸(mm) | 重量(kg) | 轨距 | |||||
kVA | 高压 | 高压分接 | 低压 | 损耗 | 损耗 | 电流 | 阻抗 | (mm) | ||||||
kV | 范围% | kV | Kw | Kw | % | % | 长 | 宽 | 高 | 油重 | 总重 | |||
30 | Dyn11 | 0.033 | 0.6 | 1.7 | 4 | 1270 | 740 | 980 | 165 | 580 | 400×400 | |||
50 | 0.043 | 0.87 | 1.3 | 1290 | 750 | 1000 | 180 | 650 | ||||||
80 | 0.06 | 1.25 | 1.1 | 1310 | 770 | 1020 | 190 | 770 | 550×550 | |||||
100 | 0.075 | 1.5 | 1 | 1340 | 800 | 1050 | 205 | 860 | ||||||
125 | 0.08 | 1.8 | 0.7 | 1380 | 840 | 1080 | 240 | 970 | ||||||
160 | 6 | 0.1 | 2.2 | 0.7 | 1450 | 880 | 1110 | 280 | 1070 | |||||
200 | 6.3 | ±5 | 0.4 | 0.12 | 2.6 | 0.7 | 1530 | 910 | 1155 | 315 | 1230 | |||
250 | 10 | ±2×2.5 | 0.69 | 0.14 | 3.05 | 0.7 | 1600 | 930 | 1210 | 370 | 1440 | 660×660 | ||
315 | 10.5 | 0.17 | 3.65 | 0.5 | 1680 | 980 | 1230 | 410 | 1700 | |||||
400 | 11 | 0.2 | 4.3 | 0.5 | 1790 | 1060 | 1240 | 450 | 1940 | |||||
500 | 0.24 | 5.15 | 0.5 | 1900 | 1170 | 1305 | 505 | 2360 | ||||||
630 | 0.32 | 6.2 | 0.3 | 4.5 | 2025 | 1155 | 1315 | 595 | 2725 | 820×820 | ||||
800 | 0.38 | 7.5 | 0.3 | 2095 | 1180 | 1430 | 685 | 3100 | ||||||
1000 | 0.45 | 10.3 | 0.3 | 2175 | 1205 | 1490 | 690 | 3470 | ||||||
1250 | 0.53 | 12 | 0.2 | 2350 | 1380 | 1490 | 970 | 4105 | ||||||
1600 | 0.63 | 14.5 | 0.2 | 2445 | 1515 | 1490 | 920 | 4590 |
