利用公司特有的计算程序,对变压器铁心、线圈、器身、引线、油箱等部件进行全方位的优化设计,确保产品性能。优越的工艺设备、精心的材料优选、高效的生产制造,使得变压器具有低损耗、低局放、低噪音等特点,产品品质优越、节能环保,运行可靠并有效地降低了产品运行费用。
变压器体积小安装方便、免维护,维护费用低。
阻燃、防暴、可深入负荷中心。
损耗低,运行成本低。
先进的叠片方式和减震措施相结合,噪音低。
高压整体浇注、低压箔式结构安匝分布好抗短路能力强。
先进的浇注工艺和浇注设备,局部放电量低。
温度分部均匀,热点温度低,可靠性高。
阻燃、防暴、可深入负荷中心。
损耗低,运行成本低。
先进的叠片方式和减震措施相结合,噪音低。
高压整体浇注、低压箔式结构安匝分布好抗短路能力强。
先进的浇注工艺和浇注设备,局部放电量低。
温度分部均匀,热点温度低,可靠性高。
GB1094.1 电力变压器第1部分总则
GB1094.2 电力变压器第2部分温升
GB1094.3 电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙
GB1094.5 电力变压器第5部分承受短路的能力
GB2900.15 电工术语变压器互感器调压器电抗器
GB311.1 高压输变电设备的绝缘配合
GB/T1094.4电力变压器第4部分电力变压器和电抗器雷电冲击波和操作冲击波试验导则
GB/T1094.10 电力变压器第10部分声级测定
GB11604 高压电气设备无线电干扰测试方法
GB/T16434 高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准
GB/T16927.1 高压试验技术:第一部分:一般试验要求
GB/T16927.2 高压试验技术:第二部分:测量系统
GB/T5582 高压电力设备外绝缘污秽等级
GB/T13499 电力变压器应用导则
GB/T17468 电力变压器选用导则
GB/T8287.1 高压支柱瓷绝缘子技术条件
GB/T8287.2 高压支柱瓷绝缘子尺寸与特性
GB 5273 变压器、高压电器和套管的接线端子
GB 50150 电气装置安装工程电气设备交接试验标准
GB/T10228 干式电力变压器技术参数和要求
JB/T8637 无励磁分接开关
JB/T3837 变压器类产品型号编制方法
DL/T596 电力设备预防性试验规程
DL/T572 电力变压器运行规程
DL/T 620 交流电气装置的过电压保护和绝缘配合
GB/T6451三相油浸式电力变压器技术参数和要求。
GB1094.2 电力变压器第2部分温升
GB1094.3 电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙
GB1094.5 电力变压器第5部分承受短路的能力
GB2900.15 电工术语变压器互感器调压器电抗器
GB311.1 高压输变电设备的绝缘配合
GB/T1094.4电力变压器第4部分电力变压器和电抗器雷电冲击波和操作冲击波试验导则
GB/T1094.10 电力变压器第10部分声级测定
GB11604 高压电气设备无线电干扰测试方法
GB/T16434 高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准
GB/T16927.1 高压试验技术:第一部分:一般试验要求
GB/T16927.2 高压试验技术:第二部分:测量系统
GB/T5582 高压电力设备外绝缘污秽等级
GB/T13499 电力变压器应用导则
GB/T17468 电力变压器选用导则
GB/T8287.1 高压支柱瓷绝缘子技术条件
GB/T8287.2 高压支柱瓷绝缘子尺寸与特性
GB 5273 变压器、高压电器和套管的接线端子
GB 50150 电气装置安装工程电气设备交接试验标准
GB/T10228 干式电力变压器技术参数和要求
JB/T8637 无励磁分接开关
JB/T3837 变压器类产品型号编制方法
DL/T596 电力设备预防性试验规程
DL/T572 电力变压器运行规程
DL/T 620 交流电气装置的过电压保护和绝缘配合
GB/T6451三相油浸式电力变压器技术参数和要求。

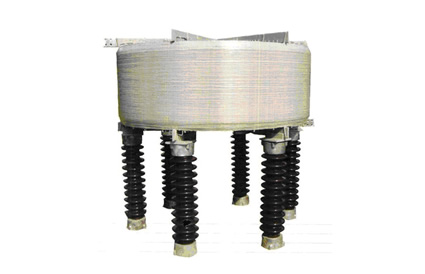

6~10kv干式空心限流电抗器 | ||||||||||||
绝缘水平: LI60AC35Kv,LI75AC42Kv, 电抗率分别为 4% 、 5% 、 6% 、 8% 、 10% 、 12% | ||||||||||||
序 号 | 型 号 | 系统 | 额定 | 额定电抗率 % | 额定电抗 Ω |
单相容量 kvar | 单相损耗75℃ | 外形尺寸( mm ) | 底座中径Domm | 重量 kg | ||
电压 kV | 电流A | D | H | h | ||||||||
1 | XKSGKL-6-200-6 | 6 | 200 | 6 | 1.039 | 41.6 | 1474 | 887 | 532 | 300 | 737 | 634 |
2 | XKSGKL-10-200-6 | 10 | 200 | 6 | 1.732 | 69.3 | 2129 | 994 | 580 | 300 | 844 | 855 |
3 | XKSGKL-6-400-6 | 6 | 400 | 6 | 0.52 | 83.2 | 2366 | 1046 | 627 | 300 | 896 | 743 |
4 | XKSGKL-10-400-6 | 10 | 400 | 6 | 0.866 | 139 | 3312 | 1258 | 741 | 300 | 1108 | 963 |
5 | XKSGKL-6-600-6 | 6 | 600 | 6 | 0.347 | 125 | 3212 | 1140 | 532 | 300 | 990 | 897 |
6 | XKSGKL-10-600-6 | 10 | 600 | 6 | 0.577 | 208 | 4304 | 1254 | 627 | 300 | 1104 | 1078 |
7 | XKSGKL-6-800-6 | 6 | 800 | 6 | 0.26 | 166 | 3613 | 1192 | 494 | 300 | 1042 | 963 |
8 | XKSGKL-10-800-6 | 10 | 800 | 6 | 0.433 | 277 | 5205 | 1295 | 570 | 300 | 1145 | 1332 |
9 | XKSGKL-6-1000-6 | 6 | 1000 | 6 | 0.208 | 208 | 4360 | 1060 | 656 | 300 | 910 | 1086 |
10 | XKSGKL-10-1000-6 | 10 | 1000 | 6 | 0.346 | 346 | 5924 | 1339 | 656 | 300 | 1189 | 1552 |
11 | XKSGKL-6-1500-6 | 6 | 1500 | 6 | 0.139 | 313 | 5132 | 1192 | 675 | 300 | 1042 | 1644 |
12 | XKSGKL-10-1500-10 | 10 | 1500 | 6 | 0.231 | 520 | 7235 | 1464 | 722 | 300 | 1314 | 2299 |
13 | XKSGKL-6-2000-6 | 6 | 2000 | 10 | 0.173 | 692 | 8545 | 1480 | 770 | 1330 | 2422 | |
14 | XKSGKL-10-2000-10 | 10 | 2000 | 6 | 0.173 | 692 | 9273 | 1472 | 770 | 1322 | 2391 | |
15 | XKSGKL-6-2500-6 | 6 | 2500 | 12 | 0.166 | 1038 | 11521 | 1758 | 827 | 1608 | 2984 | |
16 | XKSGKL-10-2500-10 | 10 | 2500 | 10 | 0.231 | 1444 | 14296 | 1882 | 827 | 1732 | 3557 | |
17 | XKSGKL-6-3000-6 | 6 | 3000 | 6 | 0.0693 | 621 | 8363 | 1642 | 713 | 1492 | 2187 | |
18 | XKSGKL-10-3000-10 | 10 | 3000 | 6 | 0.115 | 1035 | 11357 | 1773 | 827 | 1623 | 3169 | |
19 | XKSGKL-6-3500-6 | 6 | 3500 | 6 | 0.0594 | 735 | 8672 | 1766 | 808 | 1616 | 3727 | |
20 | XKSGKL-10-3500-10 | 10 | 3500 | 6 | 0.099 | 1213 | 11903 | 1821 | 950 | 1671 | 5525 | |
21 | XKSGKL-6-4000-6 | 6 | 4000 | 6 | 0.052 | 832 | 9309 | 1727 | 855 | 1577 | 3919 | |
22 | XKSGKL-10-4000-10 | 10 | 4000 | 6 | 0.0866 | 1392 | 13241 | 1799 | 998 | 1649 | 4247 |
